Vervang de oude regenpijpen eenvoudig met nieuwe zinken regenpijpen in gekleurd zink!
Alle buizen met toebehoren zijn stapelbaar en zo eenvoudig te monteren. Je hoeft zelf niet te solderen of lijmen.
De zinken regenpijpen van KlusShops zijn van A-kwaliteit VMZinc met 10 jaar fabrieksgarantie.
Bij KlusShops zijn de zinken regenpijpen uit voorraad leverbaar in rond en vierkant.
Leverbaar in : 80 en 100mm rond en 80×80, 100x100mm vierkant. 100mm rond en vierkant op aanvraag.
Bekijk in de onderdelen hulp welke onderdelen je nodig hebt voor jouw situatie.

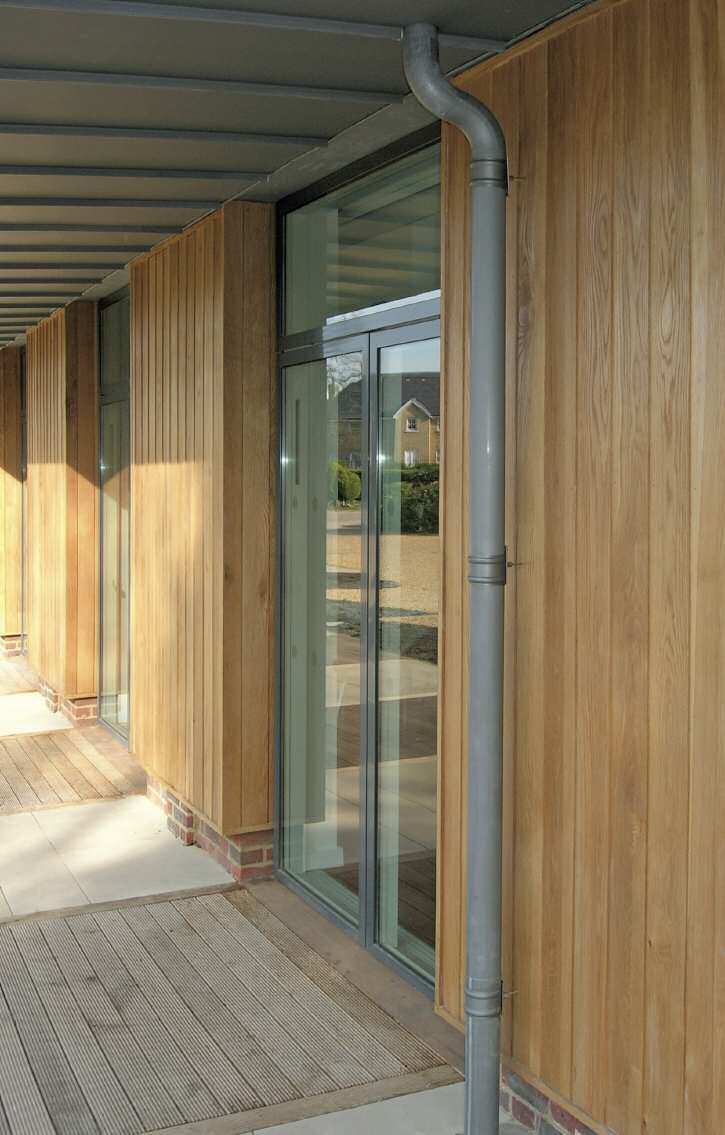

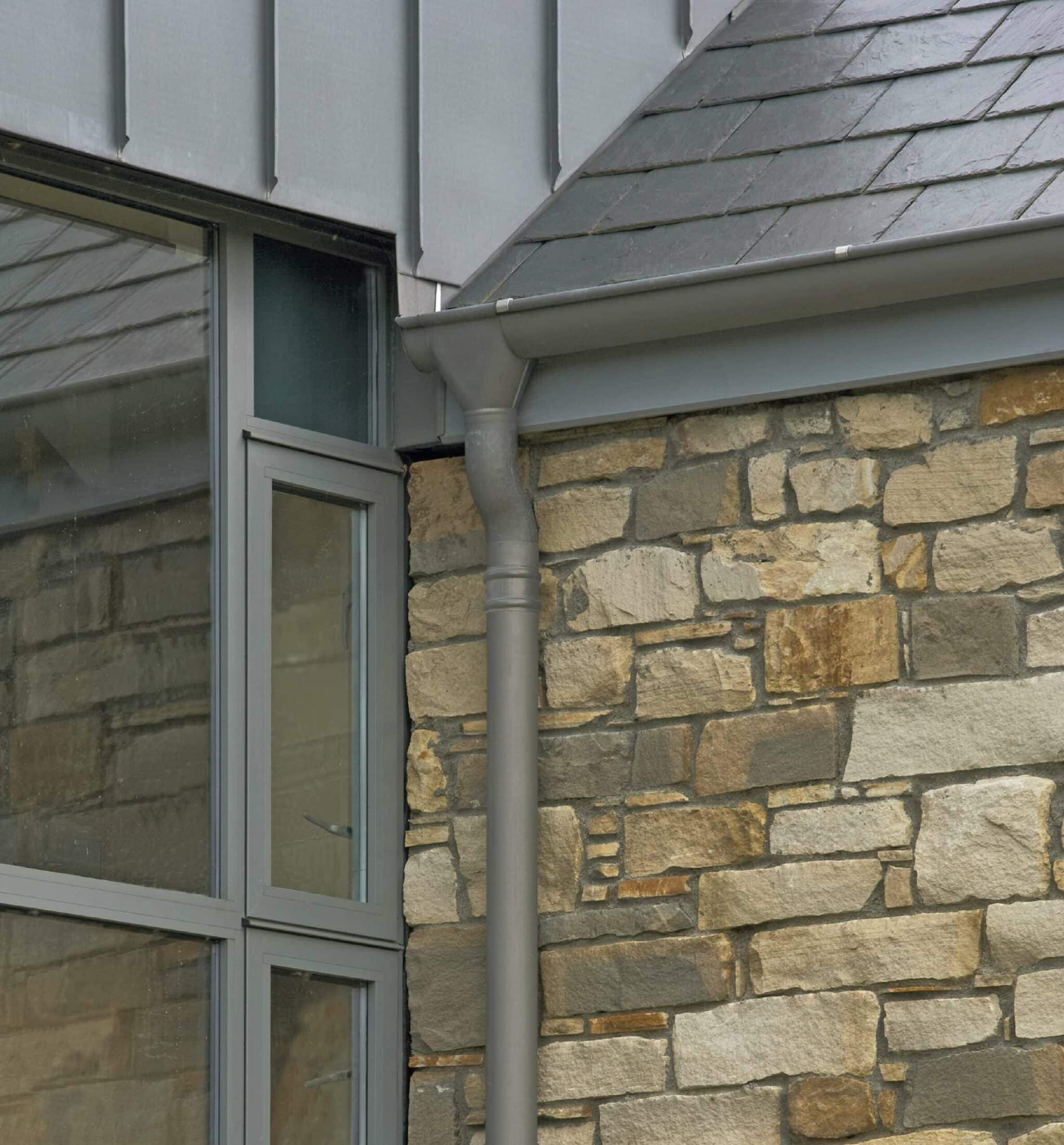

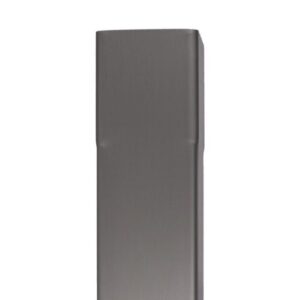

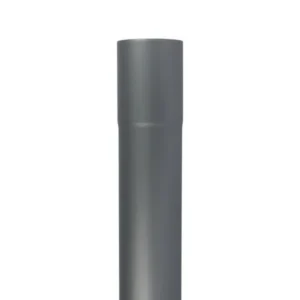

Quartz grijs zink is voorgepatineerd zink met een grijs uiterlijk. De patinalaag die normaal nog moet ontstaan op blank zink door weersinvloeden, is hier al fabrieksmatig opgewekt. Het materiaal heeft vanaf de productie al direct een egaal uiterlijk. Alle regenpijp delen en toebehoren zijn in elkaar te schuiven en hoeven niet gesoldeerd te worden.

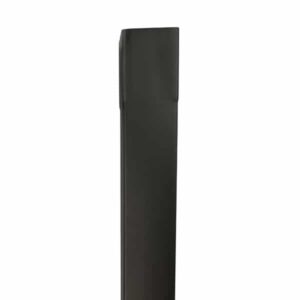

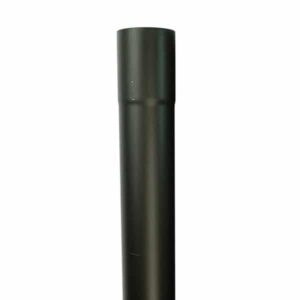

Anthra zink is voorgepatineerd zink met een antraciet uiterlijk. Deze is in rond als vierkant leverbaar. De patinalaag zal in de loop der tijd gaan ‘doorpatineren’, en hiermee wat doffer en onregelmatiger worden. Dit is de meest verkochte kleur en geeft een exclusief uiterlijk.
De totale lengte van de regenpijp kan in 3, 2 en 1 meter lengtes worden gestapeld. Alle regenpijpen zijn voorzien van een verbreding (tromp) aan de bovenkant van de buis. Mocht de totale lengte te lang zijn, dan kun je eenvoudig deze inkorten met een ijzerzaag of slijptol.
Voor de montage van de regenpijp hebben wij twee montage opties:
1 – muur- en houtmontage
Hier wordt een rvs-schroefstift in de houten ondergrond gedraaid. Voor een stenen ondergrond is er een passende Fisher plug meegeleverd.
De regenpijp komt in deze beugel ca 4cm vanaf de muur.
2 – overige ondergronden
Hier wordt het montageplaatje met twee kleine schroeven op de ondergrond gemonteerd (schroeven niet meegeleverd).
Deze optie wordt vaak toegepast wanneer er niet diep geschroefd kan worden.
De regenpijp komt in deze beugel 6 a 6,5cm vanaf de muur. Hartmaat gaten van het montageplaatje 5,5cm.
De montageset kan met of zonder wrong worden uitgevoerd. De wrong geeft een mooi traditioneel uiterlijk aan de beugel maar heeft verder geen functie.
Aantal beugels bepalen
De eerste beugel komt op 50cm vanaf de bovenkant van de aansluiting en vervolgens wordt de volgende op 1 meter van de grond geplaatst. Daartussen komt om de ca. 1,5 meter een beugel. Het beugel aantal is minimaal 2 per regenpijp.
Voorbeeld regenpijp van 5,8 meter hoog.
Berekening: 5,8 meter minus 1,5 meter delen door 1,5 = 2,86 plus 1 beugel.
(plus 1 is je eerste beugel vanaf de grond berekend)
Sprong maken met bochten
Het kan zijn dat de regenpijp niet recht onder de aansluiting zit. Met twee in elkaar geschoven bochten kun je eenvoudig een sprong maken. Zie onderstaande voorbeeld voor de sprong maten. Mocht de sprong maat niet genoeg zijn, kun je een meter-buis of restant van de afgezaagde regenpijp tussen de bochten zetten. Dit wordt meestal met 40gr bochten gedaan.
| Diameter bochten | Sprongstuk | 2 x 40gr | 2 x 45gr | 2 x 72gr | 2 x 85gr | 2 x 90gr |
|---|---|---|---|---|---|---|
| 60mm | A = 12 B = - | A = 14/15 B = 23/25 | - | A = 21,5/24 B = 24 | A = 23/24 B = 24/25 | - |
| 80mm | A = 14 B = 21,5 | A = 16/17 B = 23/25 | A = 15/17 B = 22/24 | A = 21,5/24 B = 25/26,5 | A = 29,5/31,5 B = 27 | A = 21/24 (solderen) B = 19 |
| 100mm | A = 16 B = 21,5 | A = 16/18 B = 27/29 | A = 19/20 B = 25/29 | A = 28/30 B = 30/32 | A = 32/33 B = 32/33 | A = 28/30 (solderen) B = 22 |
Dakafvoer plat dak aansluiten
Je kunt ook een aansluiting maken met een plat dak zijuitloop. Dit kan met een stadsuitloop of een vergaarbak.
Stadsuitloop (plat dak)
Een stadsuitloop wordt over de zijuitloop van een plat dak geschoven, waarna je eenvoudig de regenpijp kunt monteren. Deze stadsuitloop komt in twee maten 60x80mm en 60 x100mm. De stadsuitloop kan eenvoudig worden ingekort d.m.v. een ijzerzaag.
Vergaarbakken (plat dak)
Een vergaarbak wordt vaak onder een zijuitloop van een plat dak geplaatst om vervolgens een regenpijp op aan te sluiten.
Je kunt ook een stuk aan de achterkant van de vergaarbak zagen of slijpen wanneer je de dakafvoer verdiept in de vergaarbak wilt monteren zodat deze uit het zicht is. Officieel gezien dient een vergaarbak ook als noodoverstort. Daardoor kan het water niet teruglopen op het dak wanneer het riool is verstopt, maar aan de bovenkant van de vergaarbak overloopt. Dit kan alleen wanneer de vergaarbak onder de dakuitloop wordt geplaatst en niet verdiept is gemonteerd.
Er zijn vaak twee opties om je regenpijp aan te sluiten.
1 – lozen op het maaiveld
Lozen op het maaiveld wordt eenvoudige gedaan door een 72 graden bocht onder de regenpijp te plaatsen. De verbreding aan de bovenkant van de bocht schuift over de regenpijp en kan met een gegalvaniseerde schroef worden vastgezet. De bocht zorgt ervoor dat de lozing van het water op een kleine afstand van de muur komt.
2 – aansluiten op PVC rioolbuis
Verbindingsmof of ring (meest gebruikt)
Afhankelijk van de huidige diameter PVC-buis kun je hier een verbindingsmof 80mm opzetten of een lijmsteekmof met ring. De buizen passen in de verbindingsmof of ring waardoor eenvoudig een aansluiting met PVC kan worden gemaakt. Zink wordt volgens de regel ca. 5 cm boven het maaiveld gemonteerd en komt niet in contact met de grond.
Montageschuifstuk i.c.m. verbindingmof of ring
Een montageschuifstuk wordt vaak toegepast als nette afwerking op tegels. In de lange verbreding van het montagestuk valt de regenpijp in, waardoor je meer montage gemakt krijgt. Tevens blijft de afvoer goed bereikbaar door het schuifstuk omhoog te schuiven zodat verstoppingen simpel kunnen worden verholpen. Het montage schuifstuk is aan de onderkant niet versmalt. Je dient aan de onderkant wel een pvc of zinken verbindingsstuk toe te passen om een aansluiting te maken op het riool. Het montage schuifstuk is een ca. 23cm lang naadloos gelast stuk buis met een lange mof aan de bovenzijde en een kraag die over een 110mm brede pvc-buis valt.
Bladafscheider
Een bladafscheider wordt tussen de regenpijp geplaatst en voorkomt verstopping van het riool door bladresten. Het rooster is van RVS gemaakt en is uitneembaar. Een bladafscheider kan ook dienen als een ontlastvoorziening. De bladafscheider kun je eenvoudig tussen een bestaande of nieuwe regenpijp monteren.
1 – tapeind (aansluiting dakgoot)
2 – stadsuitloop (aansluiting zijuitloop platdak)
3 – vergaarbak (aansluiting zijuitloop platdak)
4 – bochten
5 – regenpijp rond/vierkant Ø60 Ø80 Ø100
6 – scharnierbeugel
7 – dubbele overschuifwrong
8 – regentonklep – bladscheider
9 – montageschuifstuk
10 – verbindingsmof
